6. 폴리곤과 셰이프 그룹

  • 여러 모양으로 구성된 복합적인 보디를 상상해보세요.
  • Bodies.polygon() 을 이용해 다각형을 만들거나, Bodies.trapezoid() 사다리꼴을 만들 수 있습니다.
    // 정육각형
    let hexagon = Bodies.polygon(x, y, 6, radius);
    // 사다리꼴
    let trapezoid = Bodies.trapezoid(x, y, width, height, slope);
  • 더 일반적인 방식은 Bodies.fromVertices() 을 이용해 벡터 배열 내 꼭지점(vertex)들이 연결된 도형으로 다루는 것입니다.
  • CustomShape 클래스로 이 로직을 캡슐화하겠습니다.

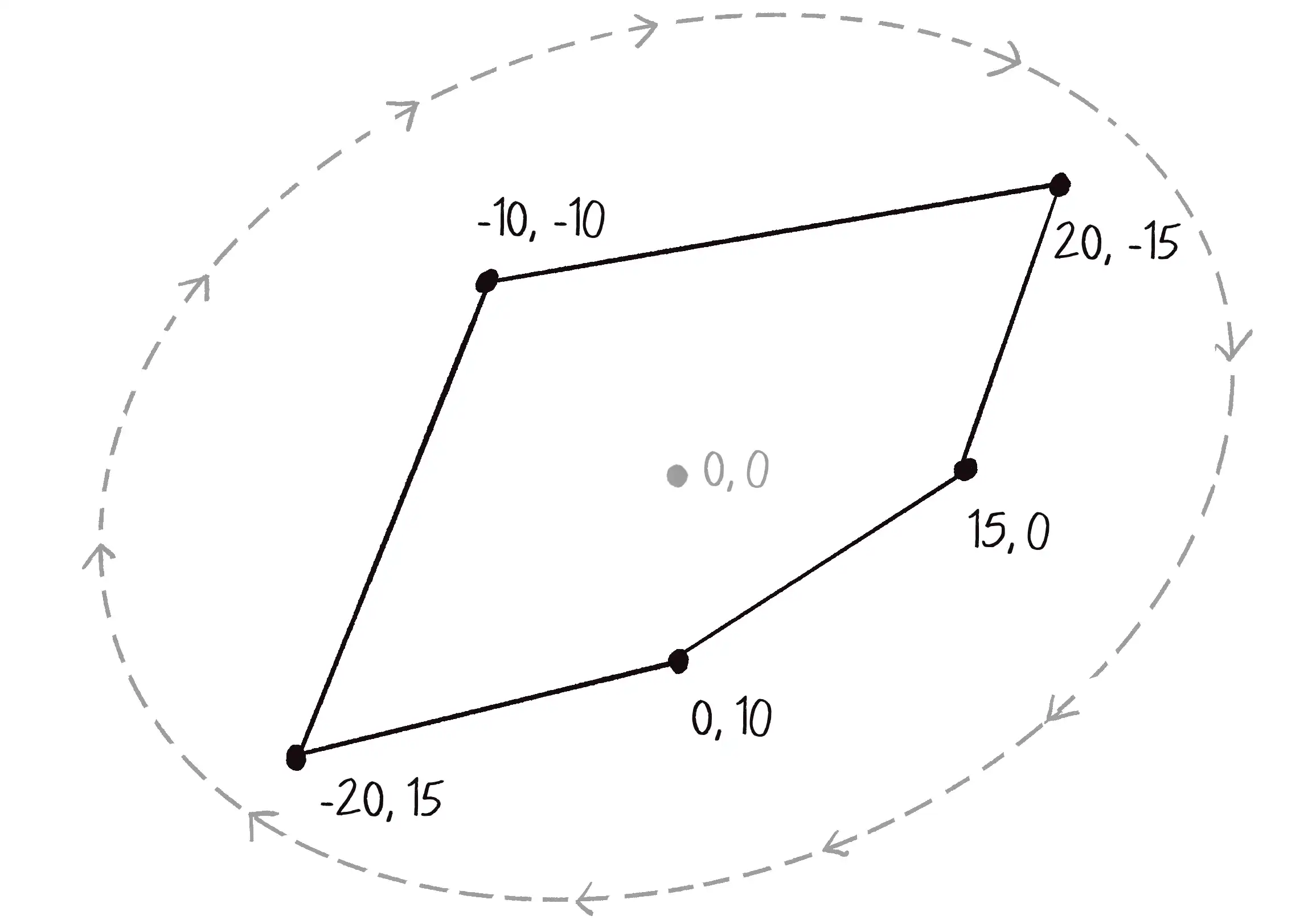

예제 코드 6.4: 폴리곤 셰이프​

class CustomShape {
  constructor(x, y) {
    let vertices = [];
    vertices[0] = Vector.create(-10, -10);
    vertices[1] = Vector.create(20, -15);
    vertices[2] = Vector.create(15, 0);
    vertices[3] = Vector.create(0, 10);
    vertices[4] = Vector.create(-20, 15);

    // 꼭지점들이 이어진 모양의 보디
    let options = { restitution: 1 };
    this.body = Bodies.fromVertices(x, y, vertices, options);

    Body.setVelocity(this.body, Vector.create(random(-5, 5), 0));
    Body.setAngularVelocity(this.body, 0.1);
    Composite.add(engine.world, this.body);
  }
}

다각형 생성시 주의할 점​

  1. 꼭지점을 시계방향 순서로 생성해야 합니다.

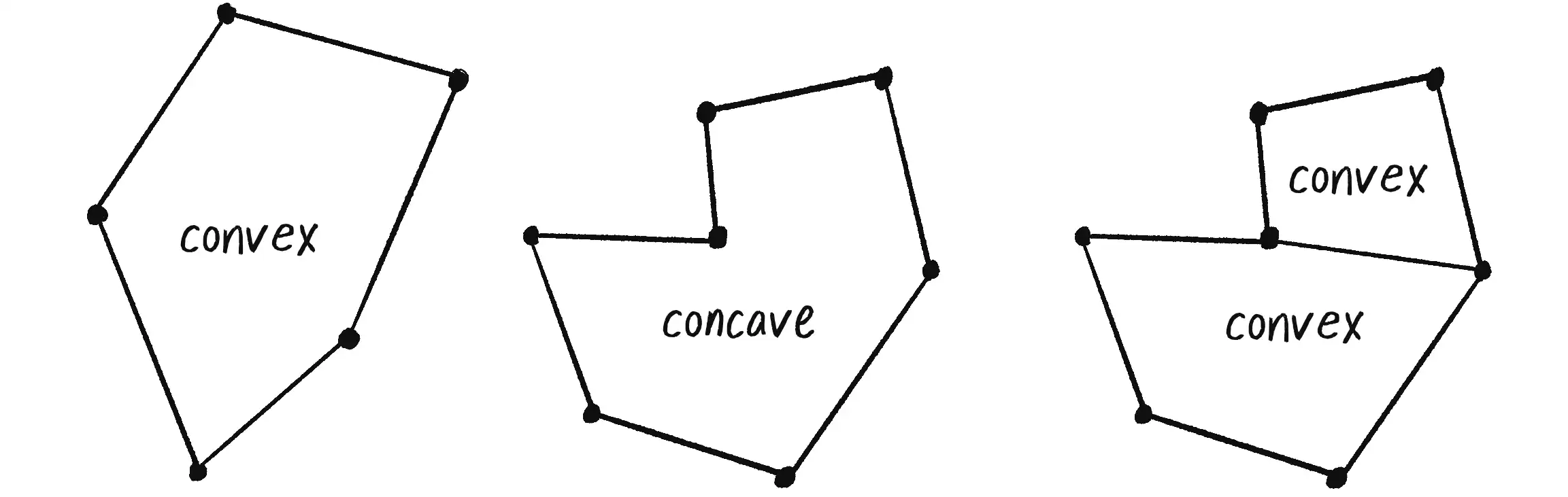

  1. 각 모양은 오목형(concave)이 아니라 볼록형(convex)이어야 합니다. 볼록한 모양의 모든 내부 각도는 180도 이하여야 합니다.

  2. 꼭지점을 그릴 때는 beginShape() 로 시작해 endShape() 로 끝냅니다.

  • 이렇게 하면 Matter.js 보디가 꼭지점의 위치를 절대적 위치로 받아들이기 때문에 translate() 이나 rotate() 를 사용하지 않아도 됩니다.
show() {
  fill(127);
  stroke(0);
  strokeWeight(2);

  // 모양 시작
  beginShape();
  // 꼭지점 그리기
  for (let v of this.body.vertices) {
    vertex(v.x, v.y);
  }
  // 모양 끝내기
  endShape(CLOSE);
}
연습 문제 6.3

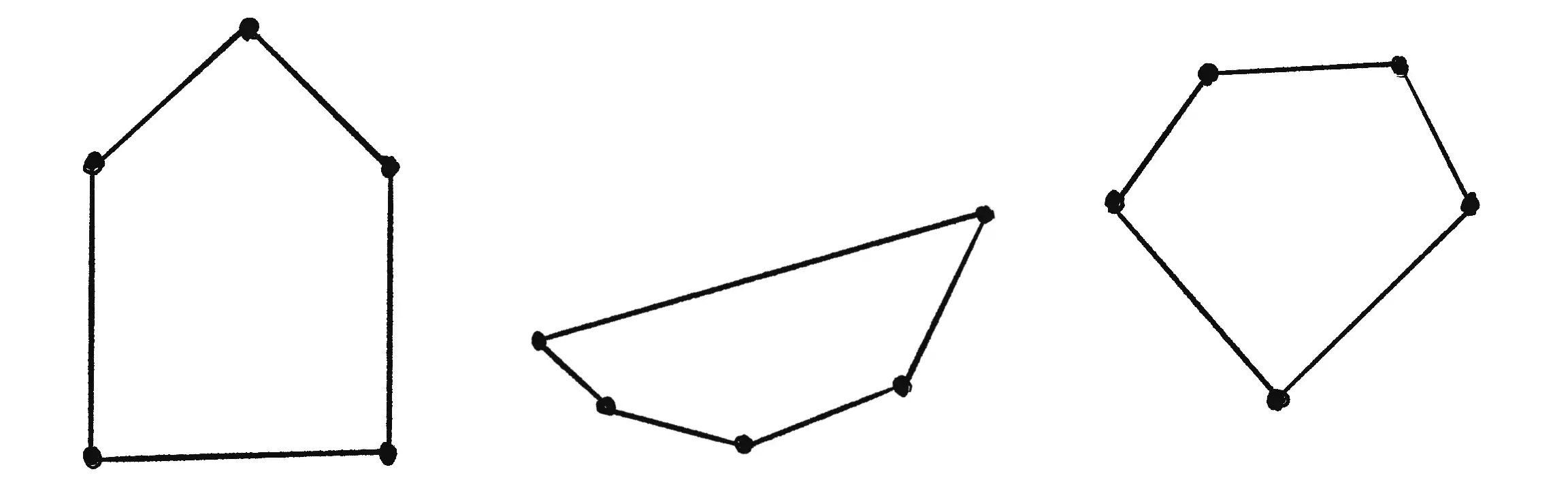

Bodies.fromVertices() 를 사용해 자신만의 다각형 디자인을 만듭니다(볼록형이어야 합니다). 몇 가지 예시가 있습니다.

여러 다각형 조합하기​

  • 막대 사탕을 그려봅시다.
  • parts 배열을 이용해 각 부분의 도형들을 한 보디로 만들 수 있습니다.
    let part1 = Bodies.rectangle(x, y, w, h);
    let part2 = Bodies.circle(x, y, r);
    let body = Body.create({ parts: [part1, part2] });
    Composite.add(engine.world, body);
  • 그런데 이를 실행하면 모두 동일한 (x, y)에 중심점을 두게 됩니다.

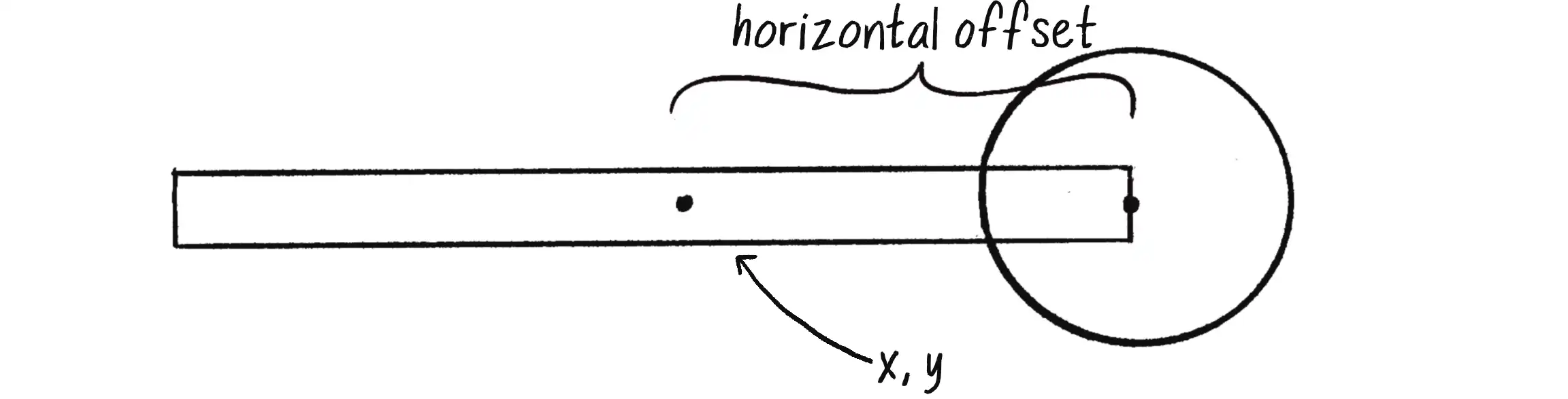

  • 원의 중심을 이동시키기 위해서는 수평으로 오프셋 값을 줘야 합니다.
  • 직사각형 폭의 1/2을 오프셋 값으로 설정해 봅시다.
    let part1 = Bodies.rectangle(x, y, w, h);
    // 수평의 오프셋 값 추가
    let offset = w / 2;
    let part2 = Bodies.circle(x + offset, y, r);

예제 코드 6.5: 한 보디 내 여러 다각형​

  display() {
    let angle = this.body.angle;

    // 각 부분의 위치 가져오기
    let position1 = this.part1.position;
    let position2 = this.part2.position;

    fill(200);
    stroke(0);

    // 직사각형(part1)을 변환하고 회전
    push();
    translate(position1.x, position1.y);
    rotate(angle);
    rectMode(CENTER);
    rect(0, 0, this.w, this.h);
    pop();

    // 원(part2)을 변환하고 회전
    push();
    translate(position2.x, position2.y);
    rotate(angle);
    circle(0, 0, this.r * 2);
    pop();

  }
  • 각 부분 뿐만 아니라 복합체 자체에도 위치(this.body.position)가 있습니다.
    show() {
      // 복합체 자체로부터 위치 얻기
      let position = this.body.position;
      let angle = this.body.angle;
      push();
      translate(position.x, position.y);
      rotate(angle);
      rect(0, 0, this.w, this.h);
      circle(0, this.h / 2, this.r * 2);
      pop();
    }
  • 그런데 복합체 자체에서 정보를 얻으면 이상한 방식으로 겹쳐집니다.
  • 보디 위치가 직사각형의 중심이 아니라 직사각형과 원 사이의 질량 중심으로 설정되기 때문이죠.
  • 즉, Matter.js는 각 보디를 잘못된 위치에 그리고 있습니다.
연습 문제 6.4

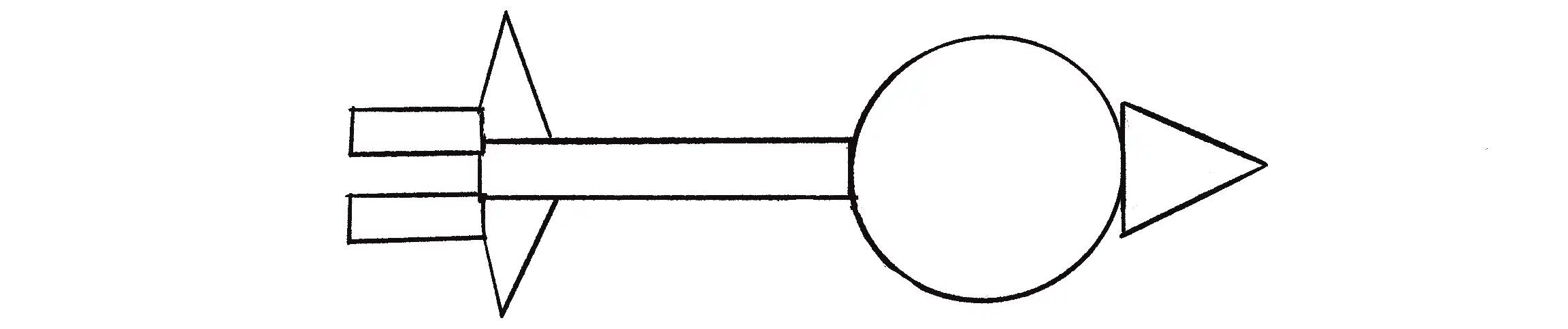

하나의 보디에 여러 도형들을 붙여 작은 외계 생명체를 만들어보세요.

p5.js의 기본 도형 그리기 기능만 사용할 수 있는 것은 아니란 걸 기억하세요. 이미지와 색상을 사용하고, 선으로 머리카락을 추가하는 등의 작업을 할 수 있습니다.
